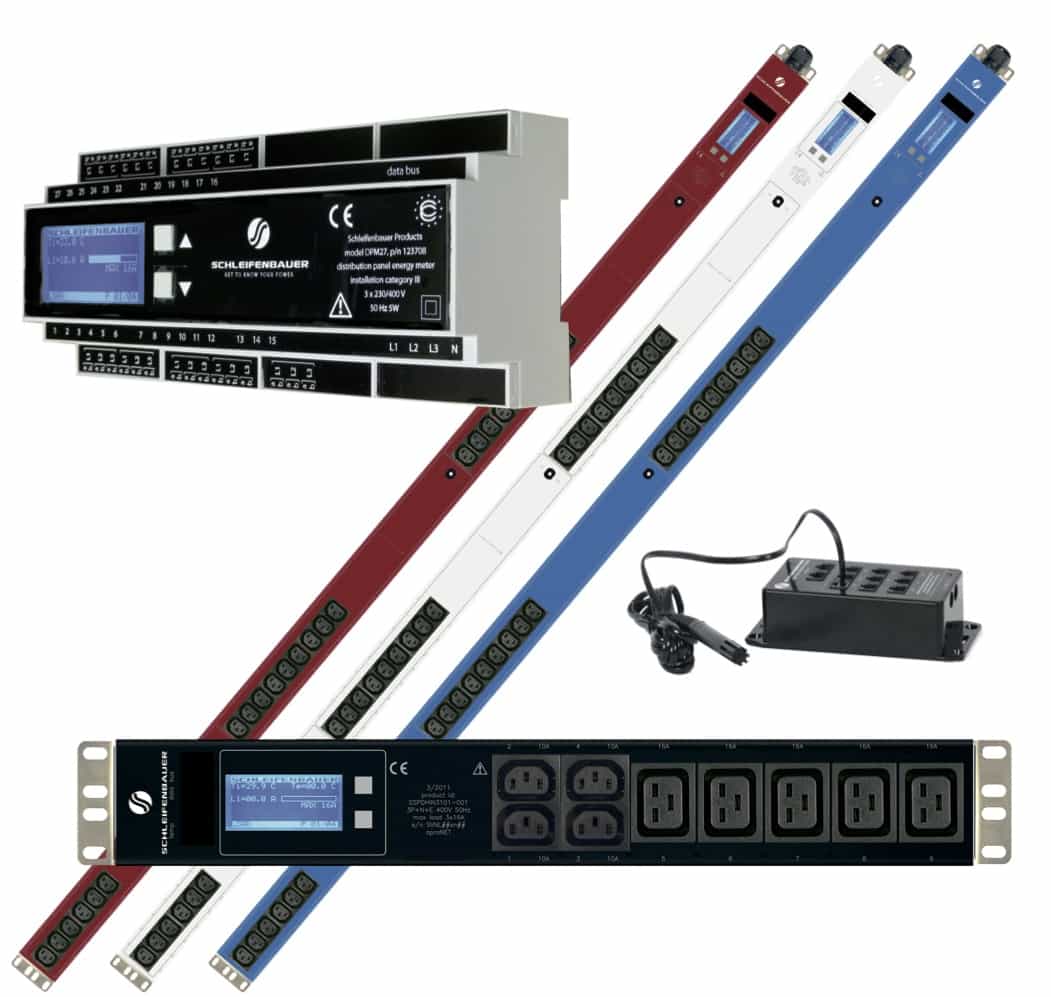

Prodotti Schleifenbauer

Gateway

Il link tra i dati e il data bus

Il gateway è la componente essenziale del sistema Schleifenbauer, ed ha molte funzioni:

• configura tutte le PDUs connesse
• trasporta i dati dal databus al database
• permette lo switch delle singole prese

Il Gateway ha interfaccia TCP/IP e connessione USB per il set-up e la manutenzione.
Viene fornito con 4 livelli di accesso.
Il firmware, così come quello delle PDUs, può essere aggiornato mentre è in funzione.
Per l’aggiornamento delle PDU il gateway utilizza una funzione che permette di aggiornare tutte le PDU connesse contemporaneaente.
Questo può essere fatto senza compromettere l’alimentazione delle prese.

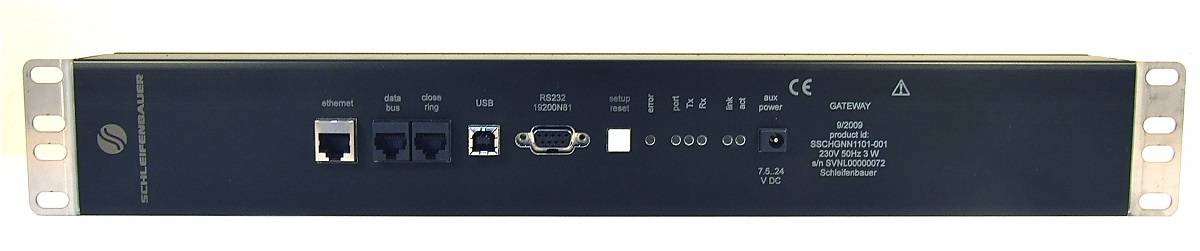

Di seguito una lista delle connessioni del Gateway

• ethernet: connettore RJ45 per la connessione al Network IP
• databus: connettore RJ45 per la connessione alla prima PDU del databus
• close ring: connettore RJ45 per la chiusura dell’anello (opzionale)
• USB: USB per la connessione al PC per la prima configurazione (TCP/IP configuration)
• RS232: DB-9 per la connessione al PC per la prima configurazione (TCP/IP configuration)
• aux power: power jack per un power adaptor come alimentazione ridondata

DP Meter

Il sistema di misurazione per quadro elettrico

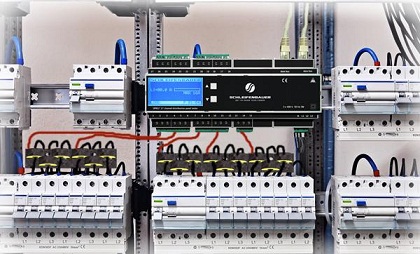

Il DP meter (Pannello di misurazione da quadro) si installa nel quadro elettrico del data centre.
Il Dp Metere può misurare 27 linee in uscita con l’ausilio di bobine di misura

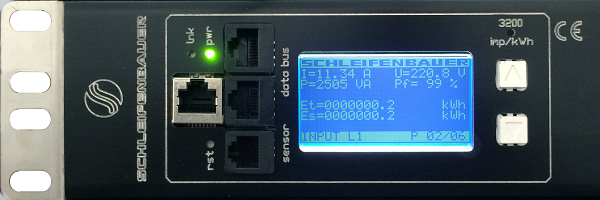

I valori di misura che genera il DP Meter sono gli stessi delle PDU:

• power (A)
• voltage (V)
• power factor (%)
• energy (kWh)
• output (VA)

Il DP Meter si monta su barra DIN standard.
Il display permette di verificare già in fase di installazione la corretta esecuzione della stessa.
Le bobine di misura sono costruite in modo tale da essere adatte al montaggio in qualsiasi quadro.
La comunicazione con il DP Meter è la stessa delle PDUs: via data bus, molti DP meters possono essere collegati e interconnessi ad un network IP usando un gateway.
Nello stesso data bus possono essere inclusi sia i DPMeter sia le PDUs

Il 3CTee è un set di 3 bobine di misura. La distanza è la stessa standard DIN quindi può essere agevolmente montato.

Slave

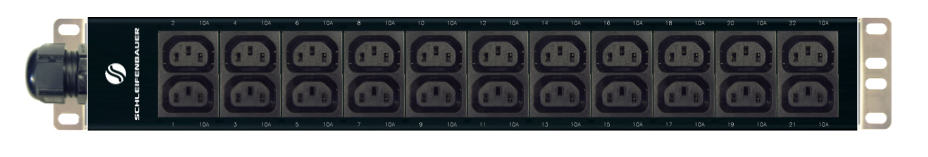

L’unità slave è una PDU senza intelligenza a bordo, nessuna possibilità di switching delle prese o di misura dei consumi.
Una unità slave Schleifenbauer può avere altresì qualsiasi tipo di configurazione.
Si realizzano soluzioni slave sia per situazioni standard sia custom.
Se si usano sistemi busbar potrebbero essere necessari dei fusibili speciali per via delle forti correnti di corto circuito, ebbene si possono realizzare PDU con l’esatto fusibile.

Le unità slave si possono realizzare in tutte le forme:

• orizzontali 19″
• orizzontali 19″ doppie
• orizzontali metà 19″ (2 side by side)
• orizzontali metà 19″ double
• verticali

pass-through

Il pass-through è un misuratore di elettricità posto nel mezzo di un circuito senza che avvenga nessuna distribuzione.
L’unità di misurazione è costituita da un input, l’unità di misurazione con il data bus e una o più prese in uscita.

Il pass-through può essere fornito con fusibili, come nel caso per esempio di una linea 32A suddivisa in più linee a 16A. Un fusibile deve essere inserito per ogni linea da 16A.Il pass-through può avere diverse schemi, si configura in funzione del posto in cui verrà installato.

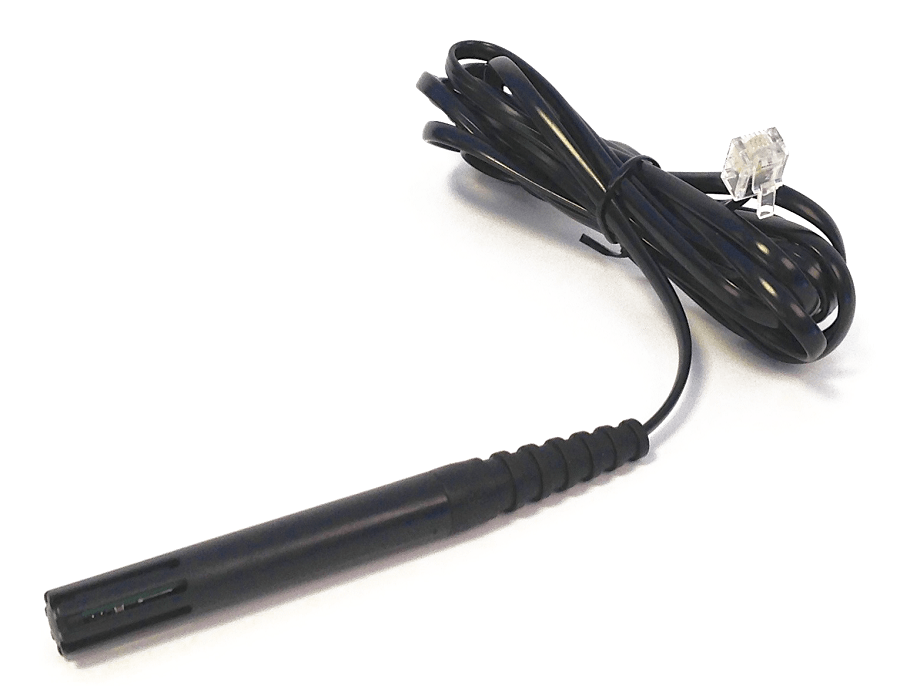

moduli

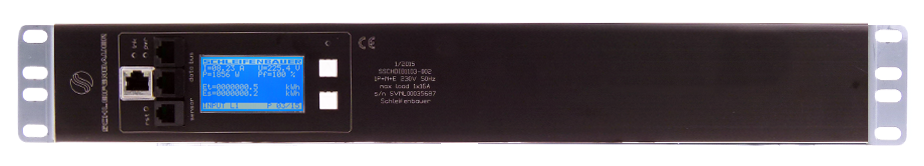

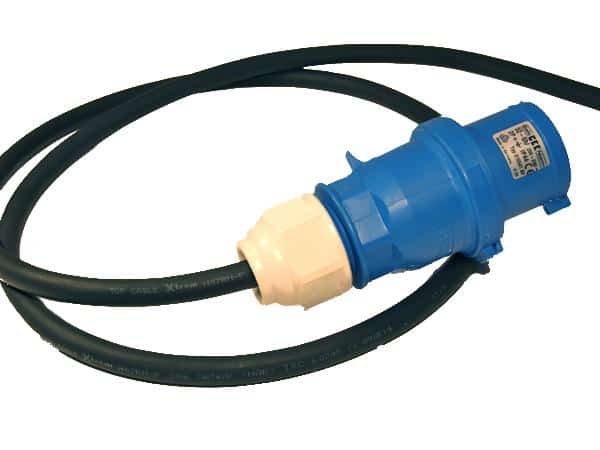

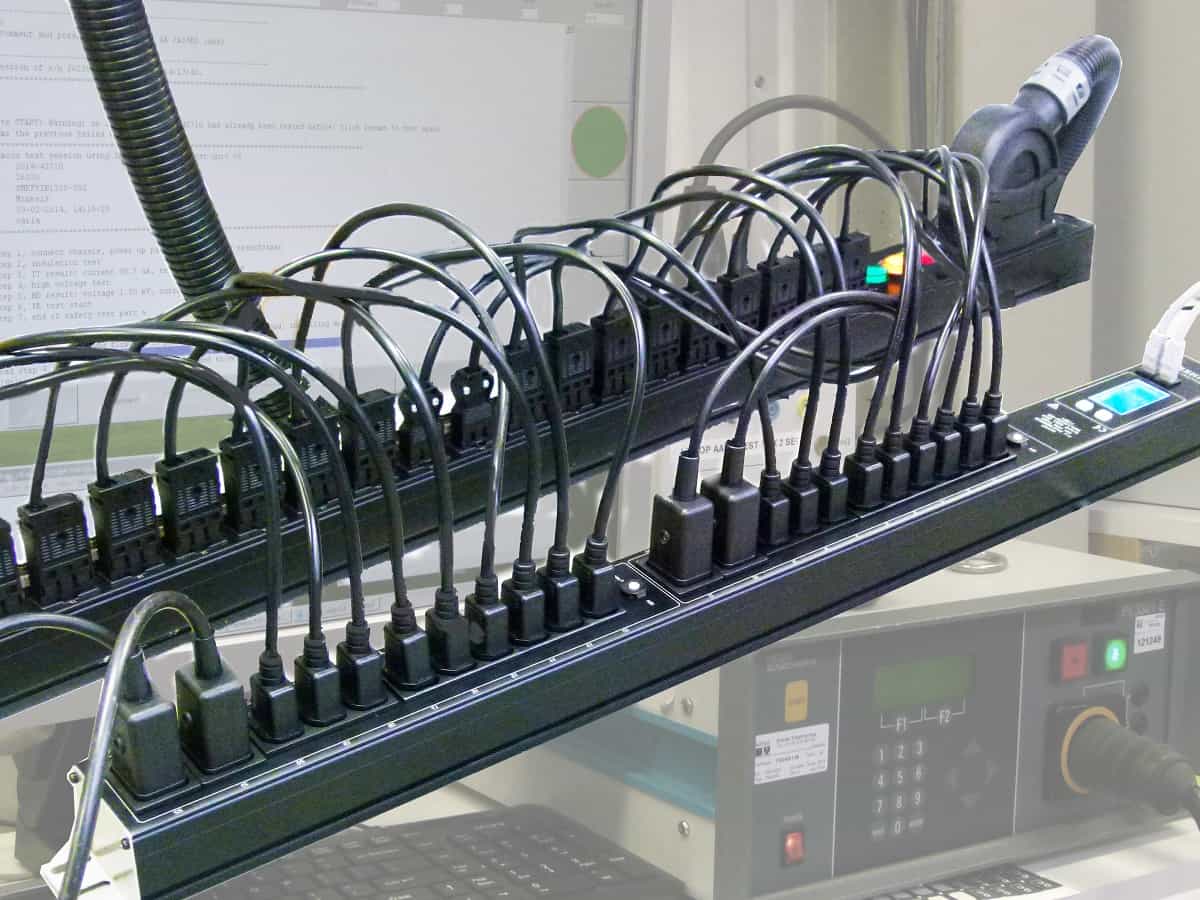

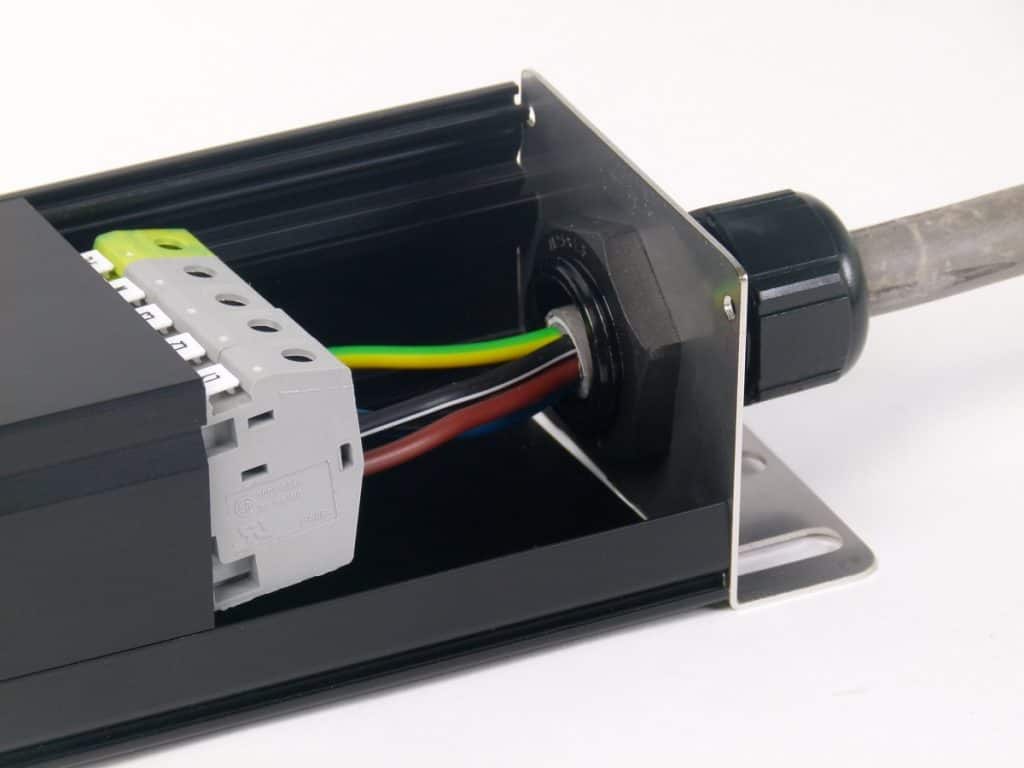

Le nostre PDUs sono composte da un numero di componenti assemblati in determinati numeri e sequenze in accordo con le specifiche del cliente.
Di seguito forniamo un elenco dei singoli componenti.

Interruttori

Quale interruttore o fusibile può essere applicato alla nostra PDU?
Di seguito un elenco di possibilità.

fusibili automatici

fusibili termici

revolver per fusibili in vetro

fusibili in vetro

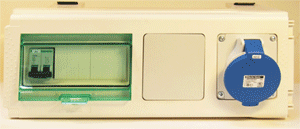

bus-bar meter

L’utilizzo dei sistemi bus bar sta autmenando considerevolmente nei data center.
Questo è logico in quanto il sistema permette piccole perdite nel trasporto dell’energia e una grande flessibilità.
Lo svantaggio di questo sistema è che è costoso in fase di installazione e che è grande il rischio che correnti di corto circuito possano fluire verso il rack 19″, rendento quindi molto importante la scelta delle protezioni da usare per le nostre PDU. Schleifenbauer ha sviluppto un modulo che può essere montato in un box di un sistema bus bar.
Il modulo bus bar può essere fornito sia monofase sia trifase da 16A e da 32A.Il modulo pèuò essere fornito solo ad installatori che lo possano montare nel box.Per questo motivo non è un prodotto adatto ad clienti finali.
L’instllatore riceve il prodotto e le istruzioni di installazione, provvede al montaggioe al cablaggio della porta RJ45 fuori dal box.

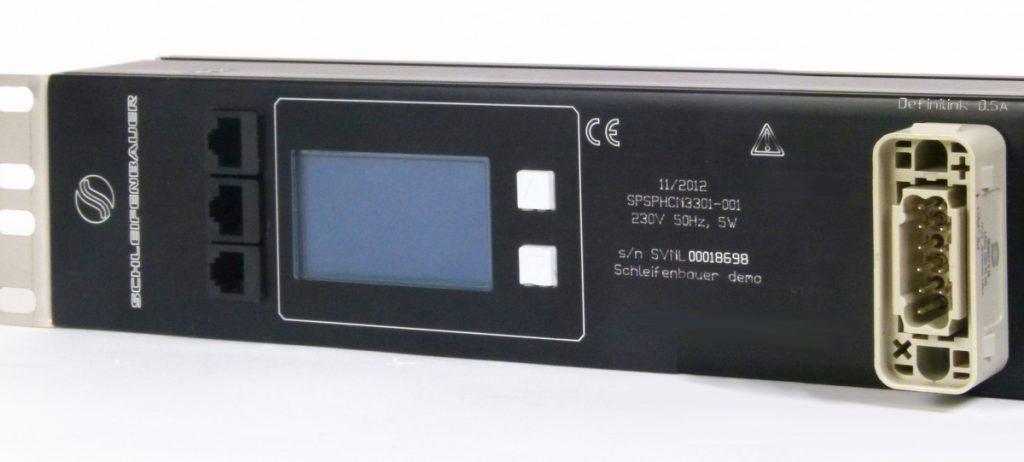

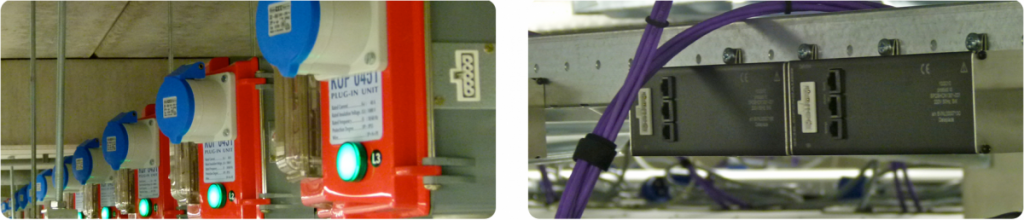

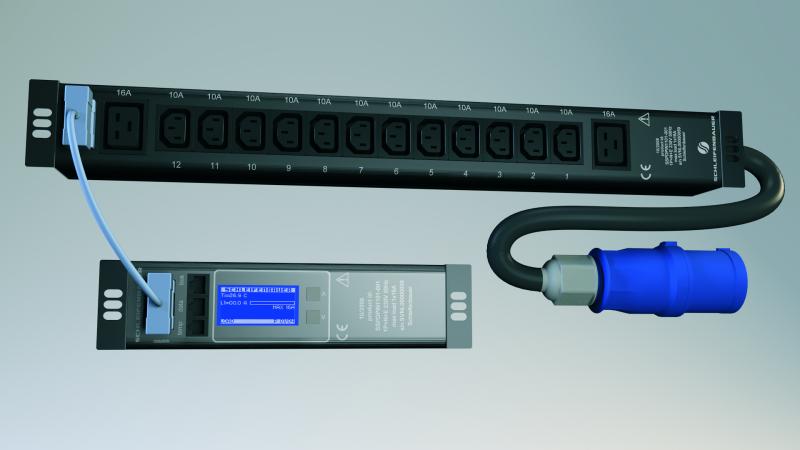

Configurazione del bus bar definlink: Con il definilink bus bar si può usare un controller esterno, quindi tutto può essere misurato, proprio come per un normale sistema.
Grazie al metofo definilink possiamo fornire soluzione per tutti i box. Il vantaggio del definilink è che il controller può essere cambiato senza interrompere la fornitura di energia.In questo modo si possono dilazionare gli investimenti e, senza dare disservizio, installarli in un secondo momento.
L’installatore deve solo attaccare il connettore definilink al box.

monitoring

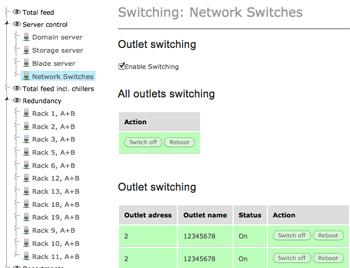

GDC Power Management è il software fatto in casa che permette il controllo dell’intero sistema delle PDU intelligenti e monitoraggio dei consumi

Creato nel corso degli anni su indicazioni e specifiche richieste dei clienti,il sistema, semplice e potente allo stesso tempo, usa un database MySWL e riceve i dati dalle PDUs attraverso il gateway.

Il software permette di interagire con le singole PDUs e di creare diversi livelli si autorizzazione per i diversi utilizzatori. Per una dimostrazione del sistema richiedete una visita e vi faremo toccare con mano tutti i componenti e le funzionalità
